Jumeau numérique et SIG : ce que le BIM et l’Utility Network changent pour les réseaux au Maroc

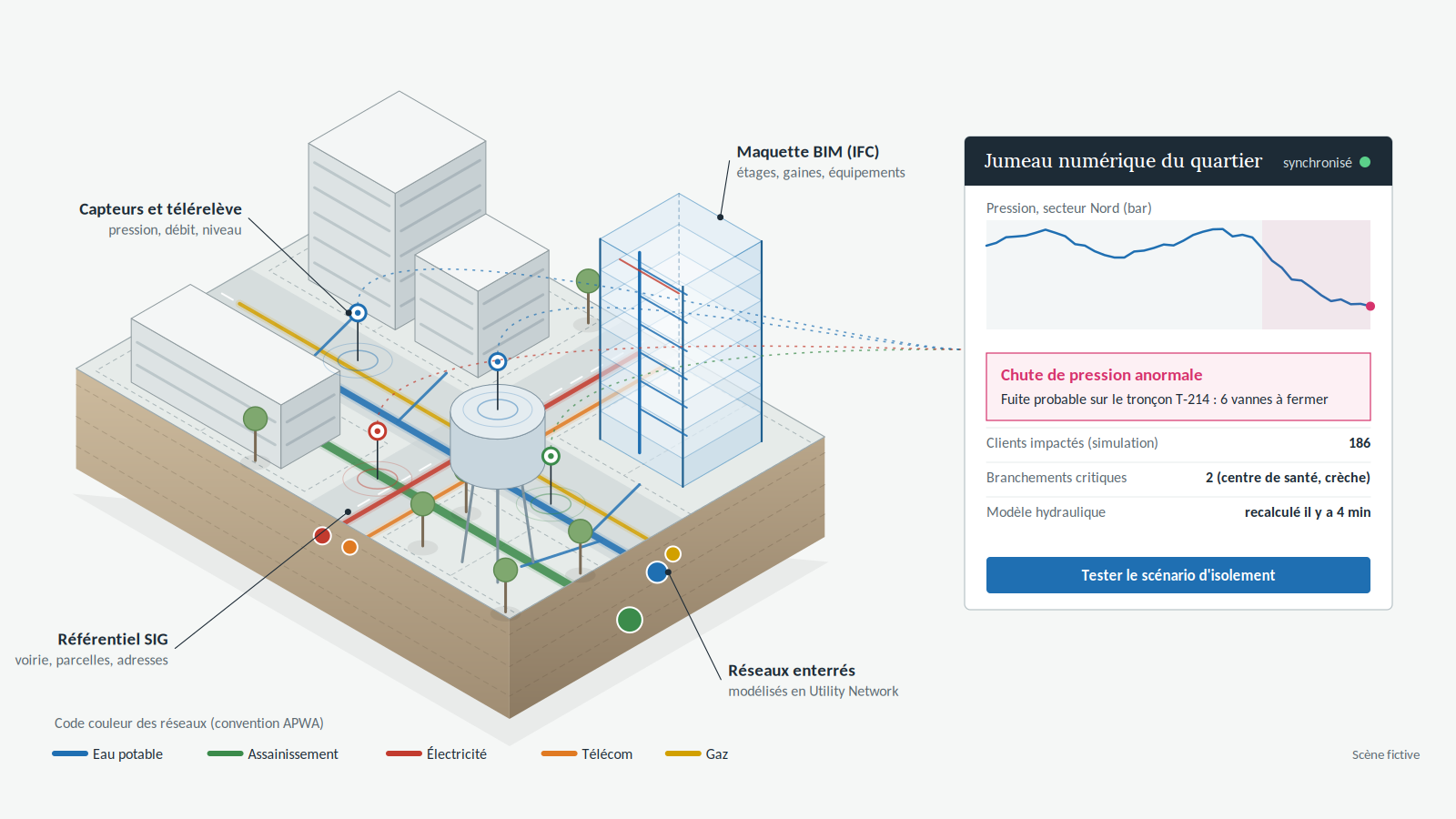

Un jumeau numérique n’est pas une belle maquette 3D. C’est un système qui reste fidèle au terrain dans le temps. Il est alimenté par des mesures, structuré par des données de référence et utilisé pour tester des décisions avant de les appliquer. Dans les réseaux d’eau, d’assainissement, d’électricité ou de télécom, ce système repose presque toujours sur la même colonne vertébrale : un SIG capable de modéliser la connectivité des réseaux, relié aux maquettes BIM des ouvrages et aux capteurs d’exploitation.
Le sujet n’est plus théorique au Maroc. Les pertes d’eau, la réforme de la distribution et les premiers projets nationaux en font un chantier concret. Ce guide explique ce qu’est réellement un jumeau numérique, comment le BIM et le SIG se complètent, pourquoi l’Utility Network est devenu central et par où commencer sans tomber dans l’effet vitrine.
Un jumeau numérique, c’est quoi exactement ?
La définition la plus citée est celle du Digital Twin Consortium. Publiée en décembre 2020, elle décrit une représentation virtuelle d’entités et de processus du monde réel, synchronisée selon une fréquence et une fidélité définies. Sa version actualisée insiste davantage sur l’intégration des données et sur une interaction synchronisée, dans des systèmes informatiques et opérationnels jugés fiables.
Côté normalisation, la norme ISO/IEC 30173, publiée en novembre 2023, fixe la terminologie du domaine. Elle précise aussi les types de jumeaux, leur cycle de vie et leurs parties prenantes.
On peut en tirer un test simple en trois questions :
- Représente-t-il un objet réel identifié ? Une conduite, un secteur de distribution ou un barrage précis, pas un projet générique.
- Est-il synchronisé ? À quelle fréquence la donnée est-elle mise à jour : en continu, chaque jour, à chaque récolement ?
- Sert-il à décider ? Peut-on y simuler un scénario et en tirer une action ?
Si la réponse à la deuxième question est « jamais », il s’agit d’une maquette ou d’une base de données, pas d’un jumeau.
| Outil | Question à laquelle il répond | Rapport au temps |
|---|---|---|
| Plan CAO | À quoi ressemble l’ouvrage à construire ? | Figé à la livraison |
| SIG | Où sont les objets et comment sont-ils liés au territoire ? | Mis à jour selon les processus |
| BIM | Comment l’ouvrage est-il conçu, construit et équipé ? | Cycle de vie du projet |
| Maquette 3D urbaine | À quoi ressemble la ville ? | Instantané |
| Jumeau numérique | Que se passe-t-il, et que se passerait-il si… ? | Synchronisé en continu |

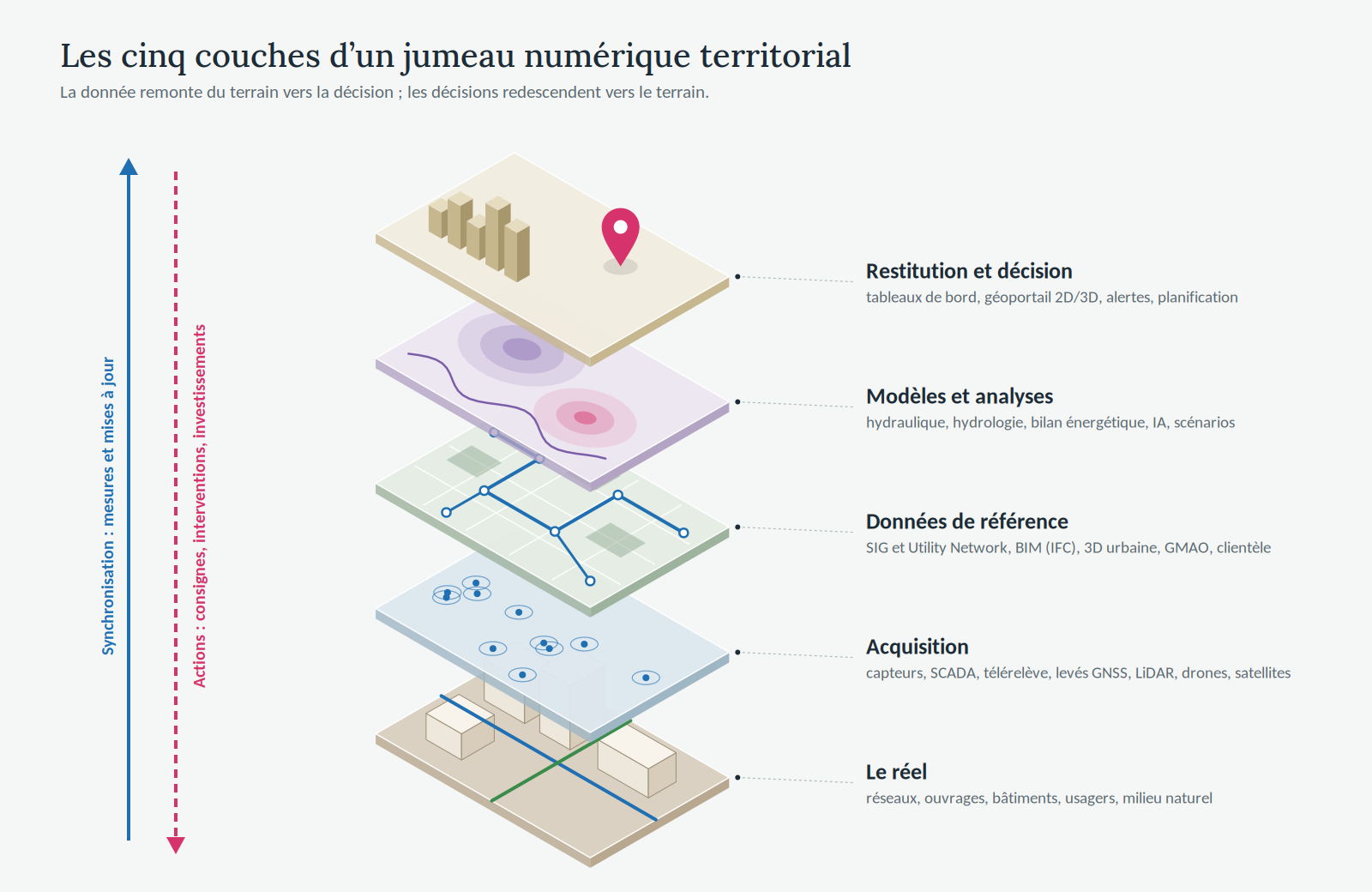

Pourquoi le SIG est la colonne vertébrale du jumeau territorial
Un jumeau de quartier, de ville ou de bassin versant mélange des sources qui ne se connaissent pas : capteurs, cadastre, factures, maquettes, images satellite. La localisation est la seule clé commune à toutes. C’est ce qui fait du SIG le socle naturel du jumeau territorial.
Encore faut-il que cette localisation soit juste. Au Maroc, une confusion entre Merchich et WGS 84 peut décaler un réseau de plusieurs centaines de mètres. Une maquette BIM livrée en coordonnées locales de chantier peut « flotter » à côté de la réalité. Le guide Merchich, WGS 84 et systèmes de coordonnées reste un prérequis avant tout projet de ce type.
Le SIG apporte trois autres choses qu’aucune plateforme 3D ne remplace :
- la topologie, qui dit ce qui est connecté à quoi ;
- les règles de qualité, qui empêchent par exemple un branchement orphelin ;
- la gouvernance des mises à jour, qui précise qui modifie quoi, quand et avec quelle validation.

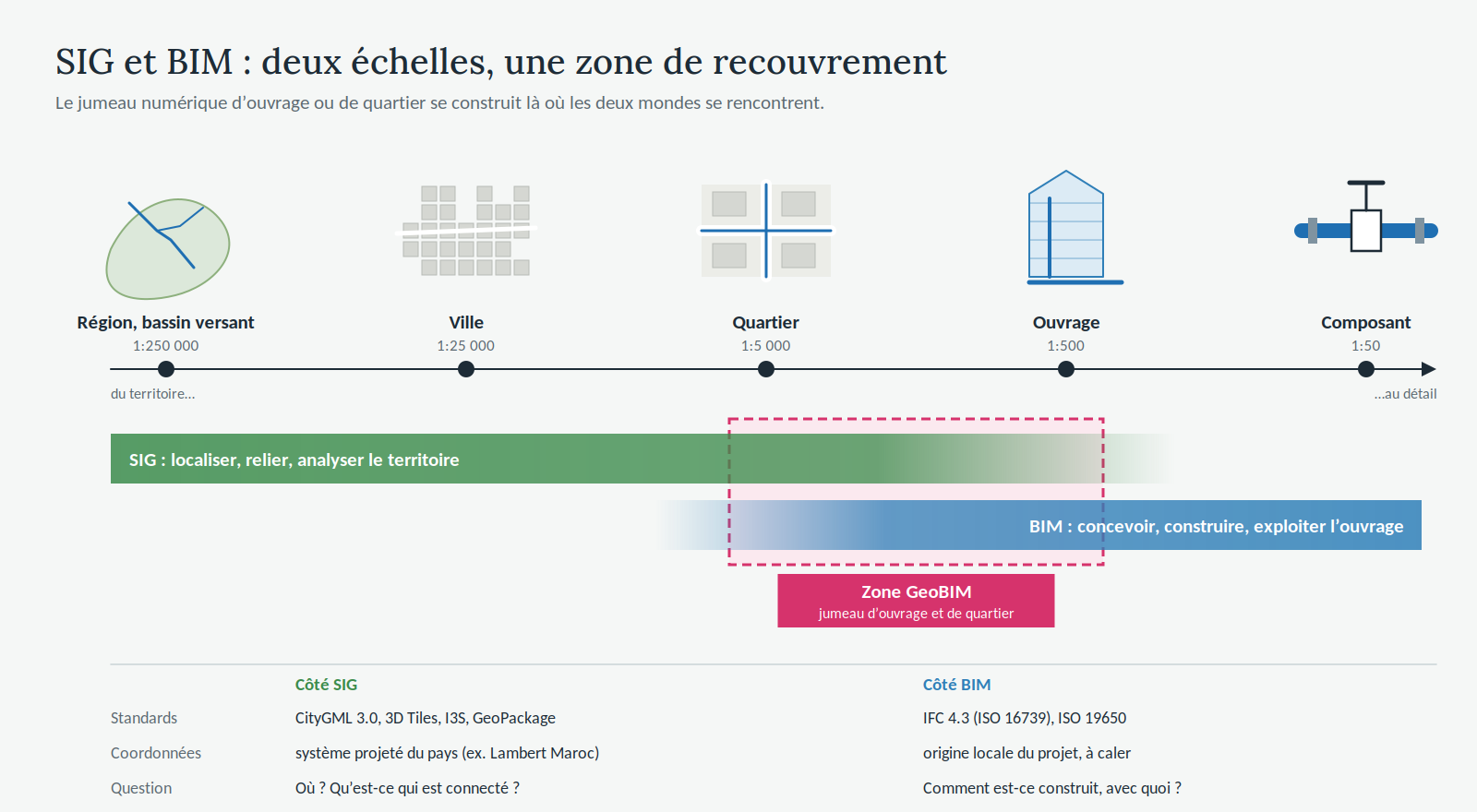

BIM et SIG : faire parler le bâtiment et le territoire
Le BIM décrit un ouvrage de l’intérieur : murs, dalles, gaines, équipements, phases de chantier. Le SIG décrit ce qui l’entoure : voirie, réseaux, parcelles, risques. Un jumeau numérique a besoin des deux. On appelle souvent GeoBIM leur intégration.
Les standards qui rendent l’échange possible
Côté BIM, l’étape majeure est l’IFC 4.3. En avril 2024, buildingSMART a annoncé sa publication officielle comme norme ISO 16739. Cette version étend le schéma aux infrastructures linéaires : routes, voies ferrées, ports et voies navigables, ponts. C’est décisif pour les réseaux et les grands ouvrages, que les anciennes versions de l’IFC décrivaient mal.
Côté géospatial, CityGML 3.0 a été conçu pour mieux s’articuler avec le BIM. Il représente les espaces intérieurs à plusieurs niveaux de détail, prend en charge les données dynamiques de capteurs et peut être encodé en GML, en JSON ou en schéma de base de données.
Pour diffuser de gros volumes 3D sur le web, 3D Tiles est devenu un Community Standard de l’OGC en 2019. Il gère notamment les nuages de points, les modèles BIM/CAO et la photogrammétrie. L’écosystème bouge vite : Bentley Systems a racheté Cesium, à l’origine de 3D Tiles, en septembre 2024.
| Besoin | Standard ou format ouvert | Remarque |
|---|---|---|
| Échanger une maquette d’ouvrage | IFC (ISO 16739) | Version 4.3 pour les infrastructures |
| Gérer l’information d’un projet BIM | ISO 19650 | Organisation, rôles, livrables |
| Modéliser une ville 3D sémantique | CityGML 3.0 / CityJSON | Bâti, voirie, végétation, intérieurs |
| Diffuser la 3D sur le web | 3D Tiles, I3S | Streaming de gros volumes |
| Définir le vocabulaire du jumeau | ISO/IEC 30173 | Terminologie commune |
Les quatre pièges classiques du GeoBIM
Les coordonnées. Une maquette BIM est souvent modélisée autour d’une origine locale. Sans point de calage documenté dans le système de projection du projet, l’intégration SIG devient artisanale.
Le niveau de détail. Un modèle d’exécution avec chaque boulon est inutilisable à l’échelle d’une ville. Il faut définir en amont le besoin d’information réel de l’exploitant.
La sémantique. Pour l’architecte, une « conduite » est une géométrie. Pour le SIG réseau, c’est un actif avec un matériau, un diamètre, une date de pose et une connectivité. Sans table de correspondance, la donnée arrive en 3D mais vide de sens métier.
Le volume. Une maquette complète de plusieurs gigaoctets ne se consulte pas sur une tablette de terrain. Il faut prévoir la conversion vers des formats de diffusion.
La bonne pratique consiste à écrire ces exigences dans le cahier des charges, avant la conception : système de coordonnées, classes IFC attendues, attributs obligatoires et format de récolement.
Utility Network : modéliser le réseau comme un système, pas comme un dessin
Un réseau d’eau dessiné en lignes dans un SIG classique est une carte. Un réseau modélisé dans une Utility Network est un système : chaque objet sait à quoi il est connecté, dans quel sous-réseau il se trouve et d’où il est alimenté.

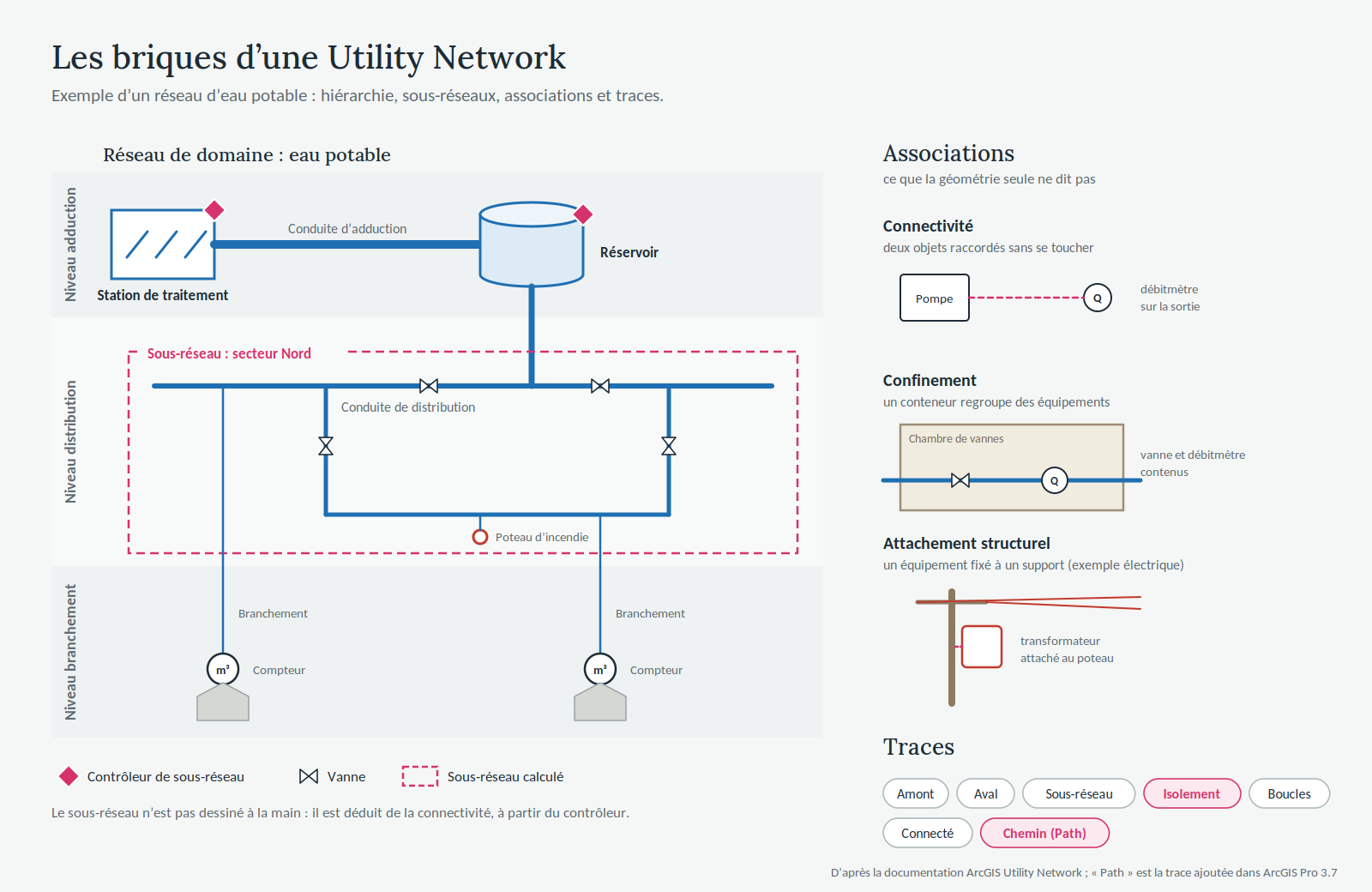

Les briques du modèle
L’ArcGIS Utility Network d’Esri organise l’information autour de quelques concepts.
Les réseaux de domaine portent la logique métier : eau potable, assainissement, électricité, gaz, télécom. Un réseau de structures porte les supports physiques : chambres, regards, poteaux, fourreaux.
Les niveaux (tiers) hiérarchisent le réseau, par exemple adduction, distribution et branchements. Chaque sous-réseau est piloté par un ou plusieurs contrôleurs de sous-réseau, comme un réservoir, une station de pompage ou un départ de poste électrique.
Les associations décrivent ce que la géométrie seule ne dit pas :
- la connectivité indique qu’un équipement est raccordé à un autre sans être au même endroit ;
- le confinement indique qu’une vanne se trouve dans une chambre ;
- l’attachement structurel indique qu’un transformateur est fixé à un poteau.
Enfin, les règles de connectivité et d’attributs empêchent les erreurs en amont. La validation de la topologie signale les incohérences avant qu’elles ne se propagent.

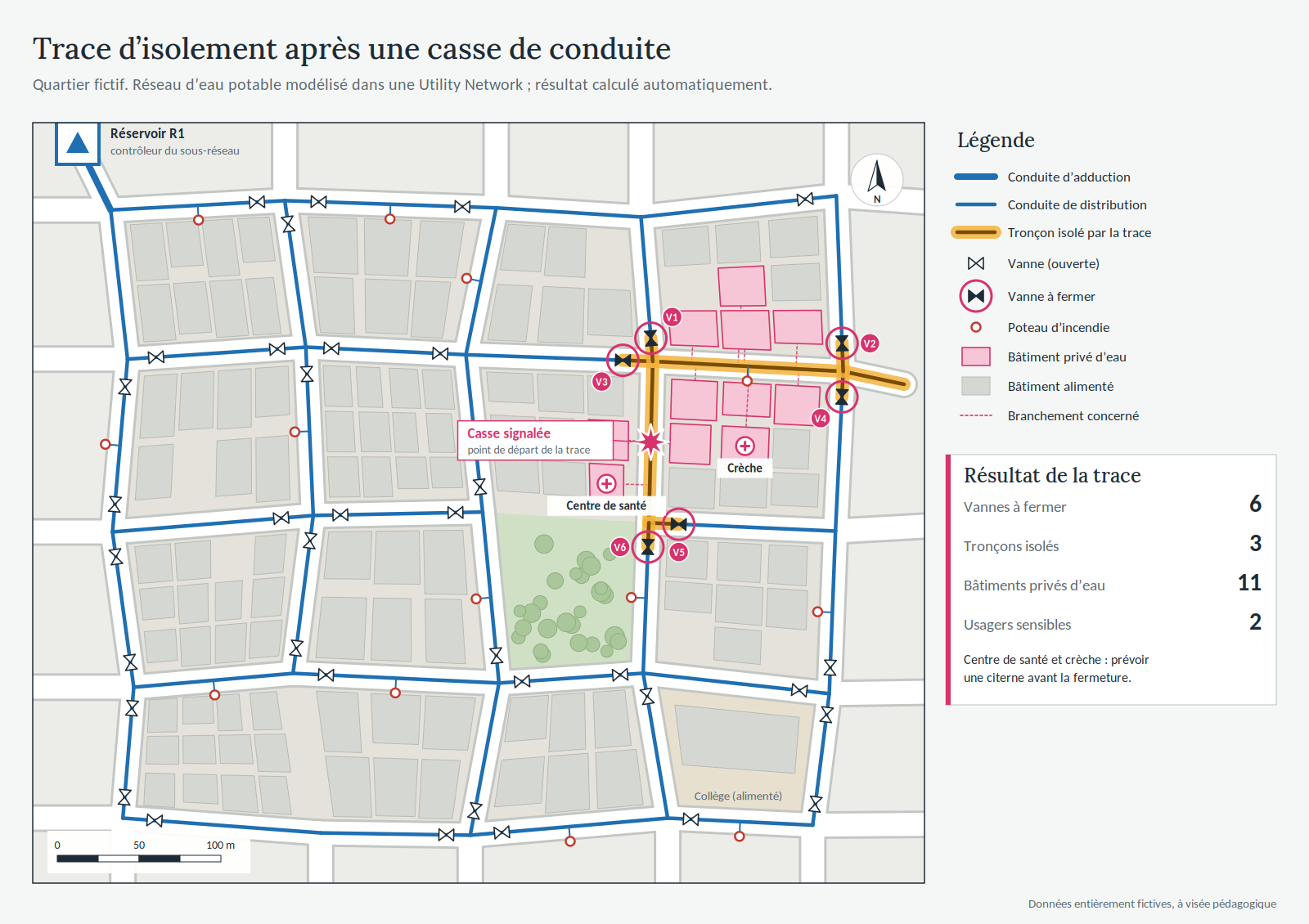

Les traces : là où le jumeau devient utile
La valeur apparaît avec les traces : amont, aval, sous-réseau, boucles et surtout isolement. Lors d’une casse, la trace d’isolement répond en quelques secondes à trois questions. Quelles vannes faut-il fermer ? Quels tronçons seront à sec ? Quels usagers faut-il prévenir ?
Essayez : simuler une casse dans un jumeau numérique
La démo ci-dessous applique ces principes au centre-ville de Rabat. À gauche, l’image satellite montre la réalité. À droite, le jumeau représente les bâtiments en 3D, un réseau d’eau, ses vannes et des capteurs de pression qui envoient des mesures en continu.
Cliquez sur une conduite bleue ou sur « Simuler une casse ». Le jumeau détecte la chute de pression, calcule la trace d’isolement, identifie les bâtiments touchés, puis attend votre validation avant de fermer les vannes.
Démo interactive : le réseau d’eau, les vannes et les mesures sont simulés à partir des rues OpenStreetMap et ne représentent pas le réseau réel de Rabat. Sur mobile, ouvrez la démo en plein écran.
Ce qui a changé en 2026
La plateforme évolue par « versions de gestion de réseau », conçues comme des socles stables. ArcGIS Pro 3.7 et ArcGIS Enterprise 12.1 constituent la version 2026. Elle introduit la version 8 du schéma Utility Network, avec un nouveau réseau de domaine télécom organisé autour de la gestion de circuits.
Cette version ajoute aussi une trace « Path », capable de trouver plusieurs chemins possibles entre deux points. La trace « Shortest Path » est dépréciée, mais reste utilisable jusqu’à la prochaine version majeure.
Un détail compte beaucoup pour les jumeaux numériques : les résultats de trace et d’export de sous-réseau peuvent désormais inclure le sens d’écoulement et les valeurs propagées dans le JSON. L’objectif est de faciliter l’intégration avec des systèmes externes.
La pression à migrer est réelle. Esri avait fixé la retraite d’ArcMap au 1er mars 2026. Or ArcMap était l’environnement du geometric network, l’ancien modèle de réseau. Les modèles de départ « Utility Network Foundations » pour l’eau, l’assainissement, l’électricité ou le gaz ont été mis à jour en mars 2026. Ils simplifient notamment la gestion du statut de cycle de vie des actifs.
Et hors de l’écosystème Esri ?
L’Utility Network est une solution propriétaire. Il existe des briques ouvertes qui permettent de construire des fonctions comparables :
- PostgreSQL/PostGIS pour la donnée ;
- pgRouting pour les parcours de graphe ;
- QGIS pour l’édition ;
- EPANET pour la modélisation hydraulique.
En contrepartie, l’effort d’intégration, de règles métier et de maintenance est à la charge de l’organisation. Le bon choix dépend moins du logiciel que de la capacité de l’équipe à maintenir le modèle de données dans la durée.
Du réseau cartographié au réseau piloté
Un réseau bien modélisé devient un jumeau lorsqu’il est relié à l’exploitation :
- la télégestion (SCADA) fournit pressions, débits et niveaux de réservoirs ;
- la télérelève des compteurs permet de faire le bilan entre eau produite et eau facturée par secteur ;
- la GMAO apporte l’historique des interventions et des casses ;
- le système clientèle relie chaque branchement à des usagers, dont les usagers sensibles ;
- le modèle hydraulique calcule ce qui se passe si l’on ferme une vanne ou qu’on ajoute une conduite.

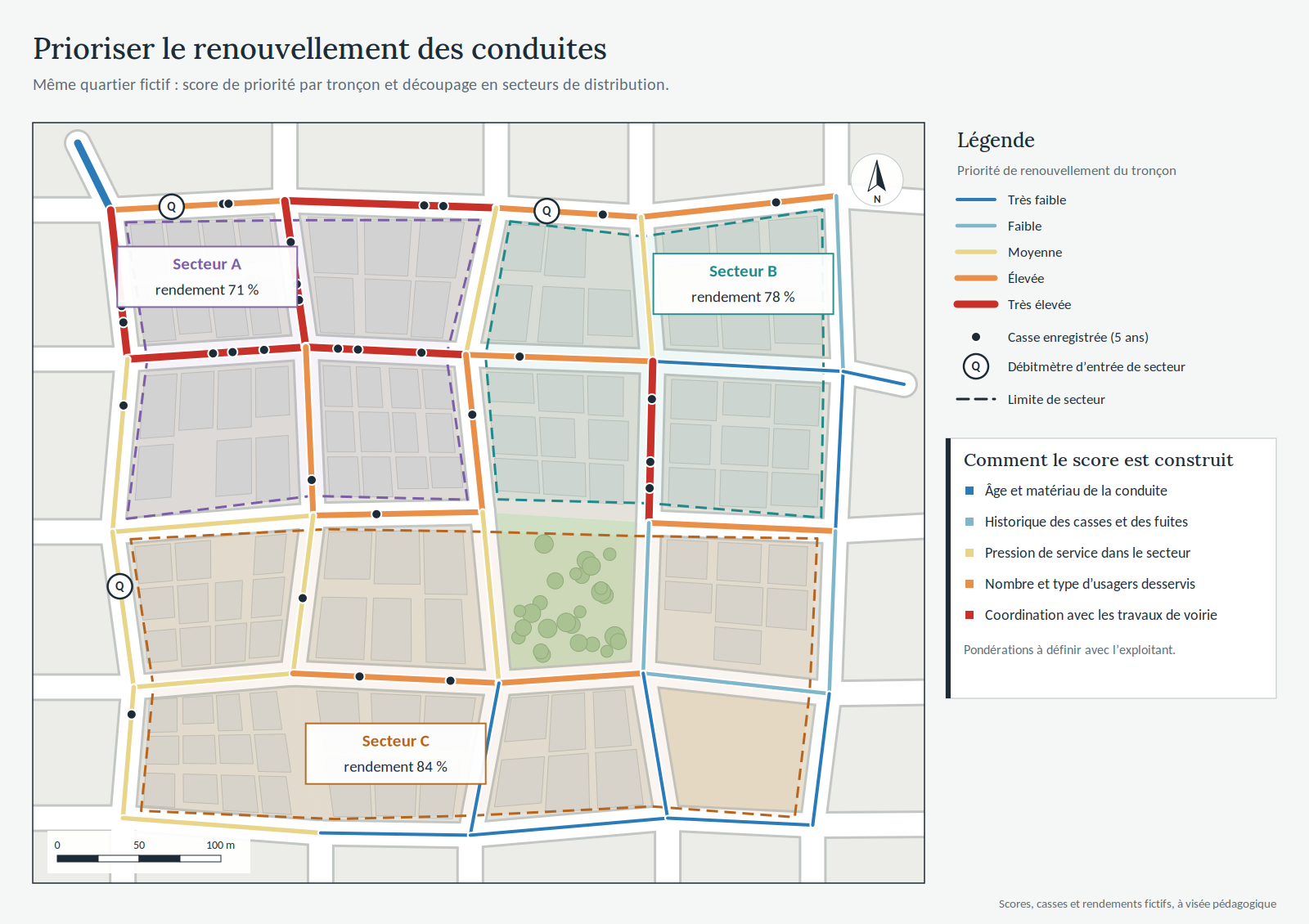

La sectorisation en est le point de départ le plus rentable. On découpe le réseau en secteurs équipés de débitmètres d’entrée. Chaque secteur a alors son propre rendement, et les pertes cessent d’être un chiffre global abstrait.
Au Maroc : pourquoi le sujet devient concret en 2026
L’eau perdue dans les réseaux
Le premier argument est hydrique. Selon une note technique de la Banque mondiale, les pertes physiques dans les réseaux de distribution marocains avoisinent 24 %. Elles vont de 17 % à Salé à 38 % à Essaouira. S’y ajoutent les pertes de transport de l’eau traitée, de 5 à 10 %, et de traitement, d’environ 5 %.
En %
Banque mondiale, CCDR Maroc, note technique « Pénurie d’eau et sécheresses », 2023 ; moyenne estimée pour l’ensemble des réseaux
▸ Voir les données
| Salé | 17 |
|---|---|
| Moyenne estimée | 24 |
| Essaouira | 38 |
L’effort public est engagé. Selon la présentation du PLF 2026, 964 projets d’amélioration du rendement des réseaux visent un rendement national de 78 % d’ici 2027. Ils représentent 10,52 milliards de dirhams et étaient avancés à 54 %.
- Projets d’amélioration du rendement
- 964
- Avancement des projets, en %
- 54
- Objectif de rendement national en 2027, en %
- 78
PLF 2026, d’après Le Matin, 23 octobre 2025
Atteindre et vérifier un tel objectif suppose de mesurer finement : secteurs, débitmètres, bilans et localisation des fuites. C’est exactement le terrain du jumeau numérique de réseau.
La réforme des SRM : un moment rare pour les données
Les sociétés régionales multiservices (SRM) sont des sociétés anonymes à capitaux majoritairement publics. Elles gèrent à l’échelle régionale la distribution de l’eau potable et de l’électricité, ainsi que l’assainissement liquide. La réforme découle de la loi 83-21.
À fin septembre 2025, sept SRM étaient opérationnelles, avec 78 milliards de dirhams d’investissements annoncés sur cinq ans. Pour Casablanca-Settat, le contrat de gestion est entré en vigueur le 1er octobre 2024.
Pour le géomaticien, cette réforme est à la fois une chance et un risque. Chaque SRM hérite de SIG construits par différents opérateurs, avec des modèles, des codifications et des niveaux de qualité hétérogènes. Les fusionner dans un modèle de données commun permet de construire un référentiel propre. Le faire à la hâte revient à industrialiser les incohérences.
Le pilotage suit la même logique. La Direction des réseaux publics locaux du ministère de l’Intérieur a lancé une plateforme nationale d’aide à la décision, pour collecter et analyser les indicateurs de gestion des SRM. Au salon SITeau 2026, la SRM Marrakech-Safi a présenté la digitalisation et l’exploitation des données comme des leviers de performance du service public.
Un premier jumeau numérique national de l’eau
Le signal le plus fort est venu en juillet 2026. L’EHTP porte un projet de jumeau numérique de l’Eau, présenté comme le premier du genre au Maroc. Il doit être hébergé dans la future tour scientifique de l’école et vise une réplique virtuelle du système hydrique national, des bassins versants aux nappes.
L’architecture annoncée compte trois niveaux :
- à la base, une couche d’acquisition réunit capteurs, satellites et données des agences de bassin, du HCP et des bureaux d’études ;
- au milieu, une couche d’intelligence repose sur une plateforme de données souveraine hébergée au Maroc ;
- au sommet, une couche de restitution propose tableaux de bord, géoportail 2D/3D et alertes.
Un premier pilote est attendu dans un délai de 18 à 24 mois. On retrouve la logique en couches décrite plus haut, avec le rôle central des données géospatiales.
Côté écosystème, le IEEE World Technology Summit on Digital Twins était programmé du 8 au 11 juin 2026 entre Rabat, Kénitra et Settat. Parmi ses partenaires figuraient le Digital Twin Consortium et plusieurs universités marocaines.
Le BIM au Maroc : attention aux affirmations
Sur l’obligation du BIM dans les marchés publics, les sources divergent. Un acteur du secteur affirme qu’il n’existe pas d’obligation légale et que le ministère encourage le BIM sans l’imposer. Un autre site évoque une circulaire fixant un calendrier progressif selon le montant des projets.
Nous n’avons pas trouvé de texte officiel publié confirmant cette obligation. Avant de citer une règle, vérifiez le cahier des charges du marché concerné.
Ce que montrent les expériences étrangères
Singapour : la 3D ne suffit pas, il faut descendre sous terre. Virtual Singapore, lancé en 2014 et porté notamment par la Singapore Land Authority, est souvent présenté comme le premier jumeau numérique d’un pays. L’étape suivante annoncée est un jumeau numérique national du sous-sol. La raison : presque tous les réseaux y sont enterrés et l’espace souterrain devient rare.
Royaume-Uni : de meilleures données ne suffisent pas à elles seules. On y estime à 60 000 par an les endommagements accidentels de réseaux enterrés, pour un coût d’environ 2,4 milliards de livres. Le registre national NUAR a été créé pour y répondre. Il couvre plus de 80 % des actifs souterrains connus, avec les données de plus de 360 propriétaires et plus de 3,2 millions de kilomètres de conduites et câbles. Pourtant, environ 230 endommagements se produiraient encore chaque jour ouvré. La donnée doit être utilisée sur le chantier, vérifiée et maintenue.
France : fédérer plutôt que multiplier. Le Jumeau numérique national (JUNN) a été lancé le 13 avril 2026 par l’IGN, le Cerema et Inria. Il bénéficie de 25 millions d’euros sur trois ans au titre de France 2030, complétés par 14 millions d’euros apportés par 14 partenaires publics et privés. Le diagnostic de départ est instructif : les jumeaux de collectivités se sont multipliés, mais restent souvent peu interopérables, coûteux et limités à la maquette 3D.
Les pièges : ce qu’on vend parfois comme un jumeau numérique
La vitrine 3D. Une ville photoréaliste impressionne en réunion. Mais si elle n’est reliée à aucune donnée d’exploitation, elle vieillit dès sa livraison.
Le récolement négligé. Le jumeau n’est jamais meilleur que les plans de récolement. Une conduite posée à un mètre de sa position déclarée fausse la trace, le chantier voisin et la confiance des équipes.
La sécurité des données. Un modèle complet des réseaux d’eau et d’électricité est une donnée d’infrastructure critique. Droits d’accès, journalisation, hébergement et niveaux de diffusion doivent être conçus dès le départ. Tout ne doit pas devenir open data.
La dépendance à un fournisseur. Si les données ne sortent qu’au format d’un éditeur, le jumeau devient captif. Exiger des exports ouverts est une précaution élémentaire : IFC, CityGML, GeoPackage, API documentées.
Le coût invisible de la maintenance. Construire le modèle ne représente qu’une fraction du budget. Le maintenir synchronisé pendant des années en représente l’essentiel.
L’IA sans contrôle. Un modèle peut détecter une anomalie de pression. Il ne décide pas seul de fermer une vanne qui dessert un centre de santé.

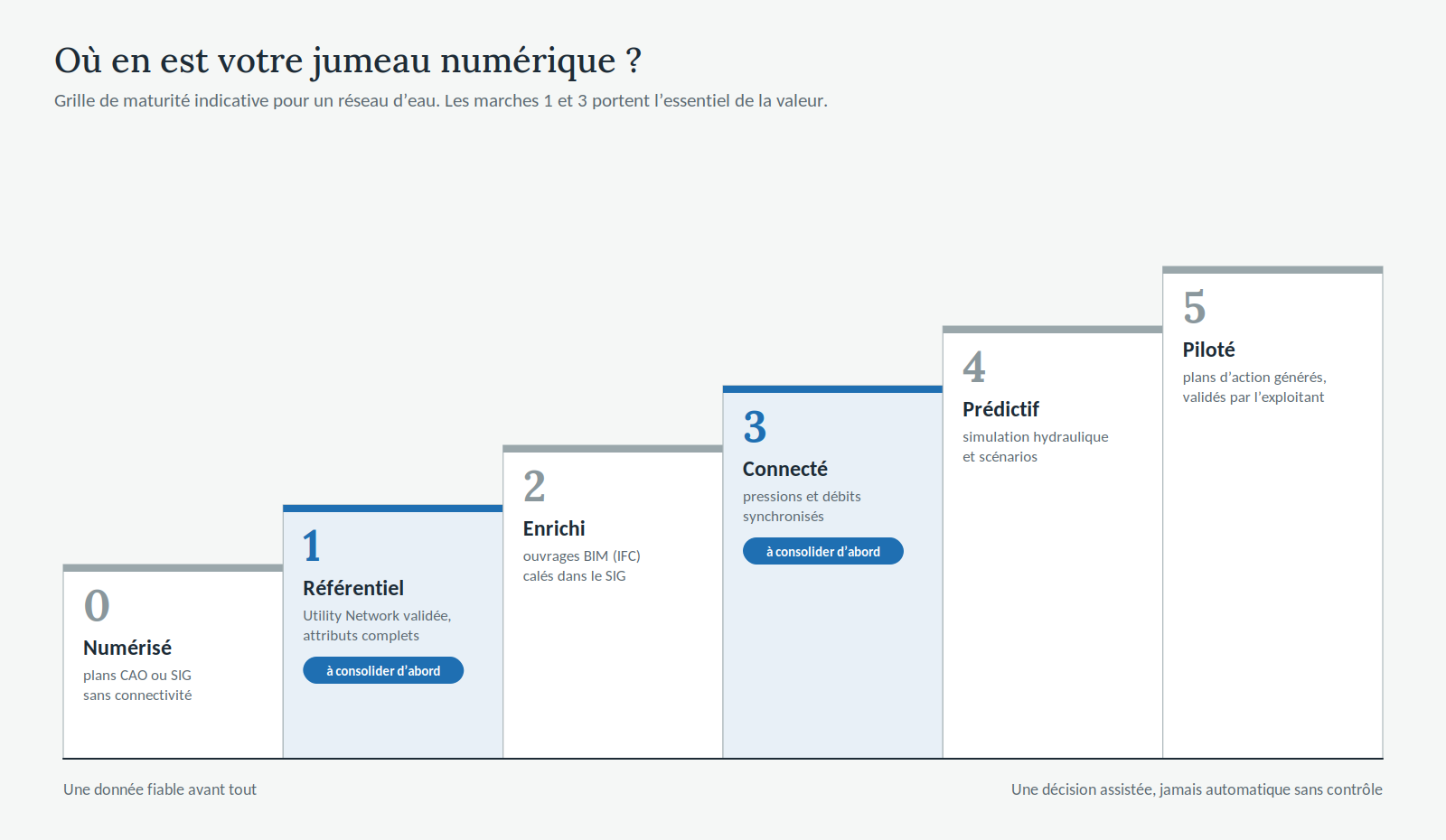

Une grille de maturité pour se situer
| Niveau | Description | Exemple dans un réseau d’eau |
|---|---|---|
| 0. Numérisé | Plans CAO ou SIG sans topologie | Conduites dessinées, sans connectivité |
| 1. Référentiel | SIG structuré, règles de qualité, connectivité | Utility Network validée, attributs complets |
| 2. Enrichi | Intégration BIM et 3D des ouvrages | Station de pompage en IFC calée dans le SIG |
| 3. Connecté | Mesures synchronisées | Pressions et débits de secteur en quasi temps réel |
| 4. Prédictif | Modèles et scénarios | Simulation hydraulique d’une fermeture de vanne |
| 5. Piloté | Boucle vers le terrain, avec validation humaine | Plan d’intervention généré puis validé par l’exploitant |
Par où commencer ?
- Choisir un cas d’usage mesurable. Par exemple : réduire le délai d’isolement d’une casse, ou suivre le rendement d’un secteur pilote.
- Auditer la donnée existante. Couverture, précision, attributs manquants, système de coordonnées, fraîcheur du récolement.
- Adopter un modèle de données. Utility Network Foundation adaptée ou modèle ouvert documenté. L’essentiel est de le figer et de le partager.
- Nettoyer et connecter. Corriger la topologie, compléter les vannes et leur état, relier les branchements aux clients.
- Sectoriser une zone pilote. Débitmètres d’entrée, bilan hebdomadaire, localisation des fuites.
- Intégrer une première source temps réel. La télégestion d’un réservoir ou les capteurs de pression du secteur.
- Écrire les exigences BIM et récolement dans les marchés. Coordonnées, formats, attributs, délais de livraison.
- Mesurer, puis étendre. Si le pilote ne produit pas d’indicateur utile en six mois, le corriger avant de généraliser.
Quelles compétences pour travailler sur ces projets ?
Le profil recherché est hybride. Il réunit :
- une bonne maîtrise des bases spatiales et du SQL ;
- la compréhension métier du réseau : hydraulique, électricité ou télécom ;
- la modélisation de données et l’intégration par API ;
- une culture BIM suffisante pour dialoguer avec les bureaux d’études.
Dans notre analyse des métiers du SIG au Maroc, la famille « smart city, BIM et jumeau numérique » apparaissait encore comme émergente. C’est précisément ce qui en fait une spécialisation à fort potentiel. Voir aussi le guide Métiers du SIG au Maroc : emploi et compétences 2026.
Conclusion
Le jumeau numérique n’est ni une mode ni une technologie miracle. C’est l’aboutissement d’un travail très géomatique :
- un référentiel juste ;
- un réseau topologiquement cohérent ;
- des ouvrages bien calés ;
- des mesures fiables ;
- des règles de mise à jour tenues dans la durée.
Au Maroc, la rareté de l’eau, la réforme des SRM et les premiers projets nationaux créent une fenêtre favorable. Ceux qui en tireront le plus de valeur ne seront pas ceux qui achèteront la plus belle 3D, mais ceux qui auront construit la donnée la plus fiable.
Questions fréquentes
Quelle différence entre un SIG et un jumeau numérique ?
Le SIG organise et analyse la donnée localisée. Le jumeau numérique y ajoute la synchronisation avec le terrain et la simulation de scénarios. En pratique, le SIG est souvent le socle du jumeau territorial.
Le BIM suffit-il pour faire un jumeau numérique ?
Pour un bâtiment isolé, il peut en être la base. À l’échelle d’un quartier ou d’un réseau, il faut le SIG pour relier l’ouvrage à la voirie, aux réseaux et au territoire.
Qu’est-ce que l’ArcGIS Utility Network ?
C’est le modèle d’Esri pour gérer les réseaux (eau, assainissement, électricité, gaz, télécom) avec leur connectivité, leur hiérarchie et des règles métier. Il permet de lancer des traces, comme l’isolement d’une casse.
Faut-il abandonner le geometric network ?
Il était lié à ArcMap, dont la retraite était fixée au 1er mars 2026. Les organisations qui l’utilisent encore doivent planifier une migration vers un modèle supporté.
Peut-on faire un jumeau numérique avec des outils open source ?
Oui, avec PostGIS, pgRouting, QGIS, EPANET et des visualiseurs 3D ouverts. L’intégration et la maintenance reposent alors davantage sur l’équipe.
Quel est le premier projet à lancer ?
Un secteur pilote équipé de débitmètres, avec un réseau topologiquement propre et un indicateur clair, comme le rendement ou le délai d’isolement.
Les données de réseaux doivent-elles être publiques ?
Pas intégralement. Ce sont des données d’infrastructures critiques. On peut ouvrir des indicateurs agrégés tout en protégeant la géométrie détaillée.
